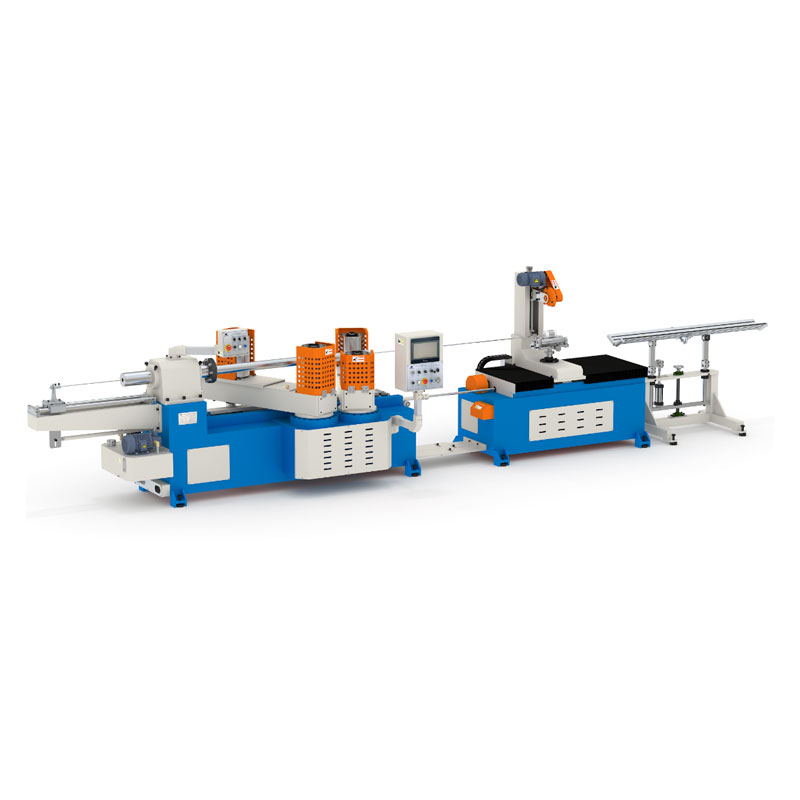

Iki bisa digunakake kanggo ngasilake tabung kertas serat kimia, macem-macem komposan kertas komplong lan tabung kertas cilik cilik. Mesin iki nduweni kemampuan kanggo mbentuk tabung kertas spiral, lan nggabungake gluing, nduwurke tumpukan lan nglereni dadi siji, nggawe operasi sing efisien lan trep.
Seri "E" saka mesin kertas tugas sing akeh, desain desain, kompak, stabil.
Standard kanggo nggawe tabung kertas 3 "(id76.2mm), tembok ketebalan max ing ngisor 10mm, ID tabung paling gedhe bisa nganti 200mm.
| Parameter | Sistem Kontrol | ||
| Jumlah lapisan | 3-16 lapisan | Controller Plc | Delta |
| Diameteripun max | 200mm | Antarmuka Mesin Man | Weinview Layar Tutul Werna 6070T |
| Min-Diameter | 20mm | Edisi Program | JS-PTM4.2 |
| Ketebalan maksimal | 10mm | Inverter | Yaskawa 7.5kw |
| Ketebalan min | 0.5mm | Aktuator (contactor ..) | Rapi |
| Mandrel Ndandani Cara | Flange & kenceng | Komponen Signal | Yaskawa |
| Rewind Irung | Loro irung siji sabuk | Komponen pneumatik | Airtac |
| Cara Nglereni | Pneumatic tunggal pemotong bunderan tunggal | Sudut nyetel motor | Jiacheng |
| Cara gluing | Sisih kaping pindho | Kontrol Synchronism | X Axis Servo Screw / Z Axis Langkah |
| Ndandani cara dawa | Encoder | Sistem pemotong track synchronis | Servronous trek servo servo |
| Operator | 1-2person | Controller Remot | Opsional |
| Kacepetan Produksi | 3-20m / min | Wadhah tabung | Duwe |
| Kontrol Kacepetan | Inverter | Sudut kontrol sabuk | Listrik |
| Kekuwatan input | Custom | Pangaturan Sabuk | Hydraulic |
| Ukuran (mm) | Sudut mainframe | Duwe | |
| Mainframe: L * w * h | 5900mm * 1700mm * 2000mm | Mungkasi otomatis nalika kurang kertas | Duwe |
| Area: L * w | 16000mm * 9000mm | Glup Otomatis | Pompa Screw 3.0kw |
| Diameteripun rodha | 215mm | Lubricating Otomatis | Duwe |
| Dhuwur rodha HEB | 400mm | Penyesuaian ketegangan | Mekanik |
| Min undhak-undhakan | 750mm | Jenis kertas reel ngadeg | Integrasi |
| Tapak maksimal | 950mm | Sabuk | Kanvas |
| Bobot total | 5045kgs | Sistem transmisi | |
| Komponen terlampir | Daya motor utama | 7.5kw | |
| Piranti kertas ottom / pasuryan | Duwe | Kacepetan kacepetan irung angin | 47r / min |
| Alat instalasi | Duwe | Torque output irung tumpukan | 1360n.m |
| Mandrel | 1pc | Cara transmisi | Gear & Chain |
| Sabuk | 2pcs | Model chain transmisi | 12A * 2 |
| Drive irung angin | 4 Roda | ||
| Motong motor | Motor Motor Wanxin Gear | ||
| Bearing | HRB | ||
1. Pigura mesin kabeh digawe saka piring baja tebal lan dilas liwat proses sekunder, sing nambah stabilitas lan tahan peralatan kasebut.
2. Sistem transmisi utama ngetrapake struktur pengurangan gear, sing duwe karakteristik swara murah, kurang panas panas, kacepetan dhuwur lan torsi dhuwur.
3. Dilengkapi inverter vektor torsi dhuwur kanggo ngontrol motor utama kanggo nggayuh operasi kecepatan fleksibel lan efisien.
4. Dilengkapi mekanisme mekanisme hidrolik tension lan sensor sudut kanggo nyetel tensi sabuk kanthi otomatis kanggo njamin operasi stabil.
5. Dilengkapi sistem nglereni sinkronisasi sing nggunakake gabungan skru bal lan motor servo kanggo entuk operasi pemotong sing tliti lan dhuwur.
6. Dilengkapi sistem ganti rugi lan feedfortart feedford kanggo mesthekake yen dawa nglereni mesthi konsisten ing macem-macem kecepatan.
7 .. Liwat arsitektur plc plc kaping pindho, kontrol signal lan pitungan fungsi dipisahake kanggo ngoptimalake efisiensi pemilih lan akurasi kontrol dawa.
8 .. Antarmuka layar tutul layar layar layar sing anyar kanggo nggawe operasi luwih trep lan antarmuka luwih katon.
9. Dilengkapi piranti sing diperdasake kertas sing cerdas, kanthi otomatis indra lan mandheg nalika kertas ngilangi kanggo nyegah kesusunan.
10. Struktur terintegrasi kanthi kontrol elective kanthi efisien nggabungake poto gulungan kertas, rak lapisan lem lemari lan mekanisme panganan kertas.
11 .. Desain modular kabel listrik saka mesin mbenakake ideinasi lan penak kanggo ngganti sistem kasebut.
12. Ndhukung ekspansi fungsi jaringan, nyambungake garis produksi utawa peralatan liyane, lan nduweni kemampuan ngawasi lan pangopènan, lan ndhukung TCP komunikasi industri standar TCP.
Sistem pakan kertas ngisor multifungsi
Nggabungake macem-macem komponen utama, kalebu piranti pakan kertas otomatis, piranti modul gluing tunggal, lan modul kertas deteksi sing dawa, lan modul deteksi lenga deteksi, lan modul deteksi sing deteksi-enceder kanggo nggayuh konvensial kertas, gluing.
Konfigurasi standar lemak 16-lapisan glue batu: (Piranti lem liyane opsional)
Fitur: Rak lemak lemes kurang dhuwur lan gampang dioperasikake, nggunakake pompa lem 3kw ing lem lan selang polyurethane kanggo lem scraping.
Konfigurasi kertas integral standar 16-Lapisan:
Fitur: Tray kertas dimuat dening crane listrik, lan tray kertas gampang dioperasi.
Kanthi piranti pangaturan sudut kertas sing dikerdong.
Diameter tray kertas maksimal yaiku 1500mm (disesuaikan ing ndhuwur 1500mm).
