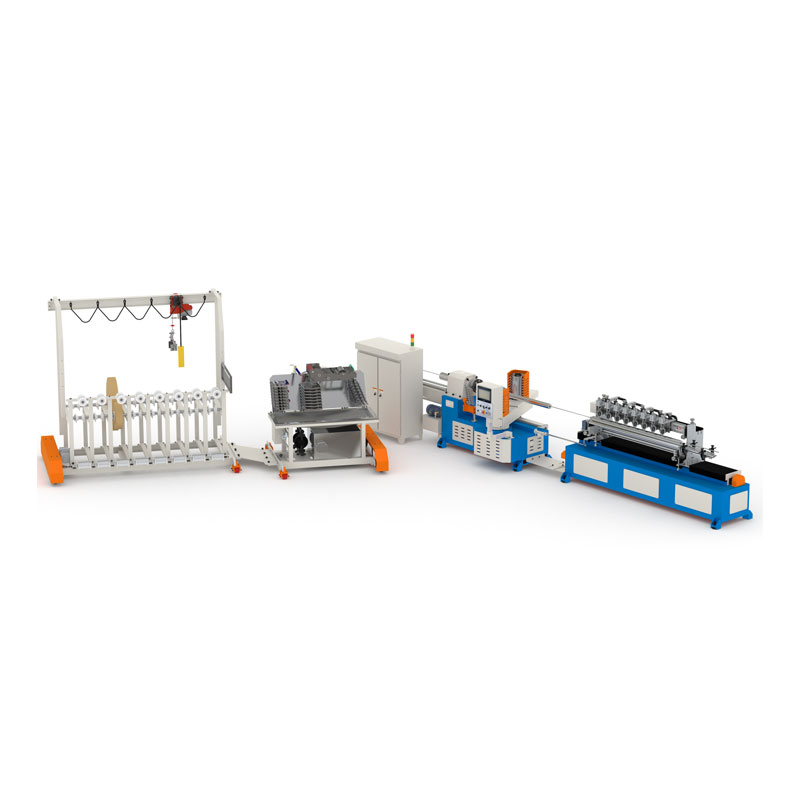

Mesin nggawe tabung kertas cocog kanggo ngolah kertas kanggo macem-macem tujuan, kalebu kompos kakehan, kalebu corong komposisi, intine rol lan tabung kertas cilik kanggo perlengkapan kantor. Iki nggabungake gluing, muter lan nglereni siji mesin kanthi efisien tabung kertas spiral.

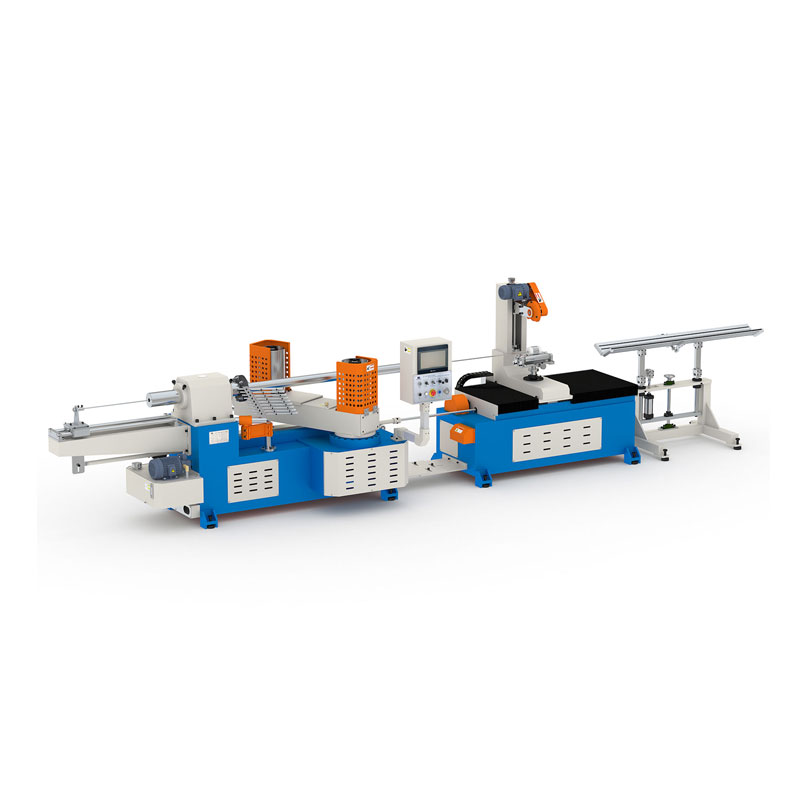

Mesin nggawe kertas Pte2-120 kertas, desain sakabehe ngupayakake struktur kompak, operasi stabil, kesederhanaan lan efisiensi, lan gampang digunakake lan njaga.
Produksi standar tabung kertas 3 inci (diameteripun batin 76.2mm) kanthi kekandelan kurang saka 10mm, diameteripun produksi kertas produksi maksimal yaiku 200mm.

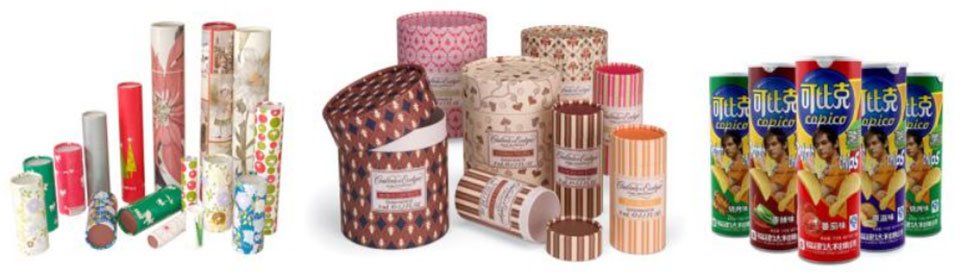

Rujukan Produksi Produksi: Kertas tabung kanggo serat kimia, macem-macem kompos komplek, macem-macem tabung inti industri cilik.
Produksi kertas kertas spiral rampung saka gluing, nduwurke tumpukan, kanggo nglereni kaya sing dibutuhake.
| Parameter | Sistem Kontrol | ||
| Jumlah lapisan | 3-16 lapisan | Controller Plc | Delta |
| Diameteripun max | 200mm | Antarmuka Mesin Man | Weinview Layar Tutul Werna 6070T |
| Min-Diameter | 20mm | Edisi Program | JS-PTM4.2 |
| Ketebalan maksimal | 8mm | Inverter | Yaskawa 7.5kw |
| Ketebalan min | 0.5mm | Aktuator (contactor ..) | Rapi |
| Mandrel Ndandani Cara | Flange & kenceng | Komponen Signal | Omron |
| Rewind Irung | Loro irung siji sabuk | Komponen pneumatik | Airtac |
| Cara Nglereni | Pneumatic tunggal pemotong bunderan tunggal | Sudut nyetel motor | Jiacheng |
| Cara gluing | Sisih kaping pindho | Kontrol Synchronism | X Axis Servo Screw / Z Axis Langkah |
| Ndandani cara dawa | Encoder | Sistem pemotong track synchronis | Servronous trek servo servo |
| Operator | 1-2person | Controller Remot | Opsional |
| Kacepetan Produksi | 3-20m / min | Wadhah tabung | Duwe |
| Kontrol Kacepetan | Inverter | Sudut kontrol sabuk | Listrik |
| Kekuwatan input | Custom | Pangaturan Sabuk | Hydraulic |
| Ukuran (mm) | Sudut mainframe | Duwe | |
| Mainframe: L * w * h | 5500mm * 1700mm * 2000mm | Mungkasi otomatis nalika kurang kertas | Duwe |
| Area: L * w | 16000mm * 7500mm | Glup Otomatis | Pompa screw 1.5kw |
| Diameteripun rodha | 215mm | Lubricating Otomatis | Duwe |
| Dhuwur rodha HEB | 400mm | Penyesuaian ketegangan | Mekanik |
| Min undhak-undhakan | 750mm | Jenis kertas reel ngadeg | Integrasi |
| Tapak maksimal | 950mm | Sabuk | Kanvas |
| Bobot total | 3900kg | Sistem transmisi | |
| Komponen terlampir | Daya motor utama | 7.5kw | |
| Piranti kertas ottom / pasuryan | Duwe | Kacepetan kacepetan irung angin | 47r / min |
| Alat instalasi | Duwe | Torque output irung tumpukan | 1360n.m |
| Mandrel | 1pc | Cara transmisi | Gear & Chain |
| Sabuk | 1pc | Model chain transmisi | 12A * 2 |
| Drive irung angin | 2 gembong | ||
| Motong motor | Motor Motor Wanxin Gear | ||
| Bearing | HRB | ||
1. Struktur pigura digawe saka baja sing dhuwur, Cnc nglereni lan welding, njamin kaku sing kuwat, erbulik cilik lan operasi sing luwih lancar ing mesin kabeh.
2. Pandu utama nggunakake pengurangan gawa-godhok siram minyak bathen minyak wangi, sing duwe kaluwihan operasi bisu, kurang panas lan drive kuwat
3 .. Motor utama nganggo peraturan kacepetan inverter vector dhuwur Vector. Entuk kontrol kacepetan sing tepat
4. Dilengkapi piranti mensiing sabuk hidraulik, sensor sabuk, sensor sudut sabuk, sing bisa mbenerake kahanan sabuk lan nambah keseimbangan kanthi otomatis.
5. Dilengkapi sistem shearing sinkron CNC, tabel shearing didorong kanthi ngawut-awut bal tliti lan motor servo tinggi.
6. Dilengkapi kontrol dawa tetep pulsa, lan kanthi fungsi ganti rugi Feedforment, kanggo njamin konsistensi dawa kertas kanthi ukuran beda
7. Ngadegake sistem kontrol PLC, io output kontrol lan operasi fungsi dikontrol kanthi kapisah kanggo ngoptimalake kacepetan reaksi lan konsistensi dawa saka sistem nglereni
8. Dilengkapi panel operasi anyar, layar sentuhan warna ukuran ukuran manungsa antarmuka mesin mesin antarmuka. 9. Dilengkapi piranti pasokan kertas ngisor fungsi, kertas Ngilangi fungsi mandeg otomatis
10. Sistem conveying Belt kertas terpadu, kabeh pangaturan kanthi seragam dikontrol kanthi aktuator listrik.

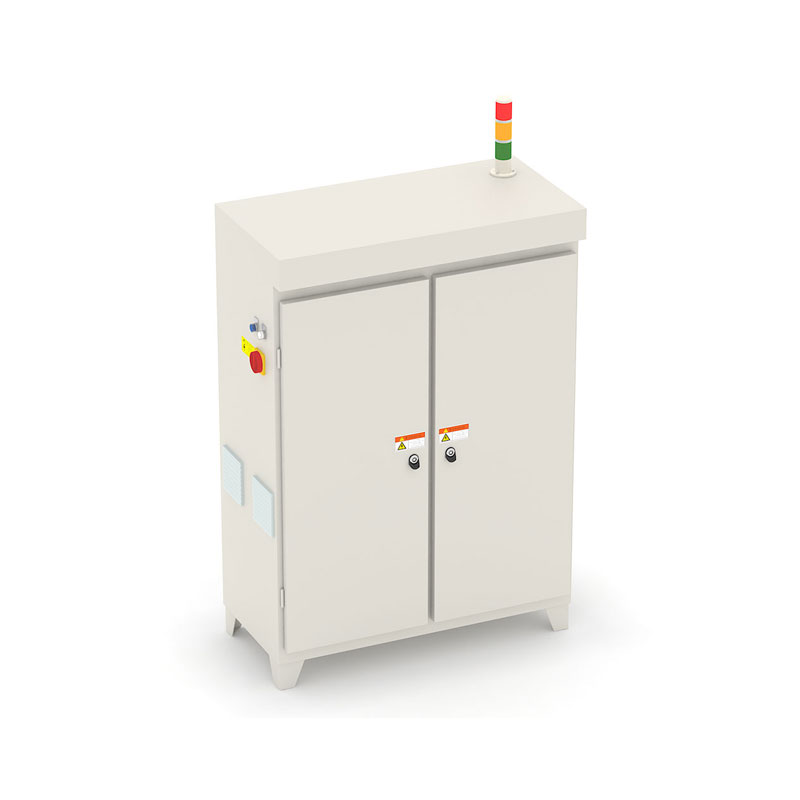

11. Desain listrik modular, struktur sing cukup, sing luwih efisien lan pangopènan.
12. Ndhukung ekspansi jaringan industri, bisa kelingan peralatan kontrol kontrol lan pangopènan remot, kompatibel karo Modbus TCP.
